Контейнерно-модульные очистные сооружения «ТОПЛОС-К», «ТОПЛОС-КМ», «ТОПЛОС-КМ/Е» разработаны ГК «ТОПОЛ-ЭКО» на базе установок очистки сточных вод (УОСВ) ТОПАЭРО-М и ТОПАЭРО-М/Е.
Комбинированная технология очистки сточных вод: механическая очистка, биологическая очистка, физико-химическая очистка.
«ТОПЛОС-К», «ТОПЛОС-КМ», «ТОПЛОС-КМ/Е» применяются для очистки хозяйственно-бытовых сточных вод расходом от 6 до 100 м3/сут в коттеджных и вахтовых поселках, детских лагерях, городских поселениях, для объектов производственного назначения, длительных строительных площадках, а так же объектах, расположенных в условиях жаркого климата и Крайнего Севера.
Контейнер с технологическим оборудованием является готовым модулем заводского изготовления. Корпус контейнера прямоугольный стальной, с ограждающими конструкциями.
Техническое решение, предлагаемое ГК “ТОПОЛ-ЭКО”, позволяет использовать установки очистки хозяйственно-бытовых сточных вод в условиях жаркого климата, крайнего севера и сейсмически активных зонах, а также в тех местах, где затруднено строительство стационарных очистных сооружений или экономически нецелесообразно (например, очистные сооружения для вахтовых поселков, временных лагерей беженцев и т.д.).
«ТОПЛОС-К» – это контейнерное исполнение комплекса очистки сточных вод «все- в-одном»: в контейнере-моноблоке располагается все необходимое технологическое оборудование. Контейнер разделен перегородками на функциональные зоны, в которых осуществляются процессы биологической очистки и доочистки сточных вод, стабилизации ила. В этом же контейнере располагаются обеззараживание (уф, гипохлорит), реагентное хозяйство, насосная станция. Монтаж блоков производится в надземном исполнении.
| Наименование установки | Производительность, м3/сут | Габаритный размер (ДхШхВ, м) | Общее количество контейнеров, шт | Установленная мощность, кВт* | ||||||||||
| ТОПЛОС-K 6 | 6 | 6 x 2,5 x3 | 1 | 2,5 | ||||||||||
| ТОПЛОС-K 9 | 9 | 7 x 2,5 x3 | 1 | 2,5 | ||||||||||
| ТОПЛОС-K 12 | 12 | 8 x 2,5 x3 | 1 | 4,3 | ||||||||||
| ТОПЛОС-K 16 | 16 | 9 x 2,5 x3 | 1 | 4,3 | ||||||||||
| * - электрическая мощность основного технологического оборудования, без учета мощности оборудования отопления и вентиляции | ||||||||||||||

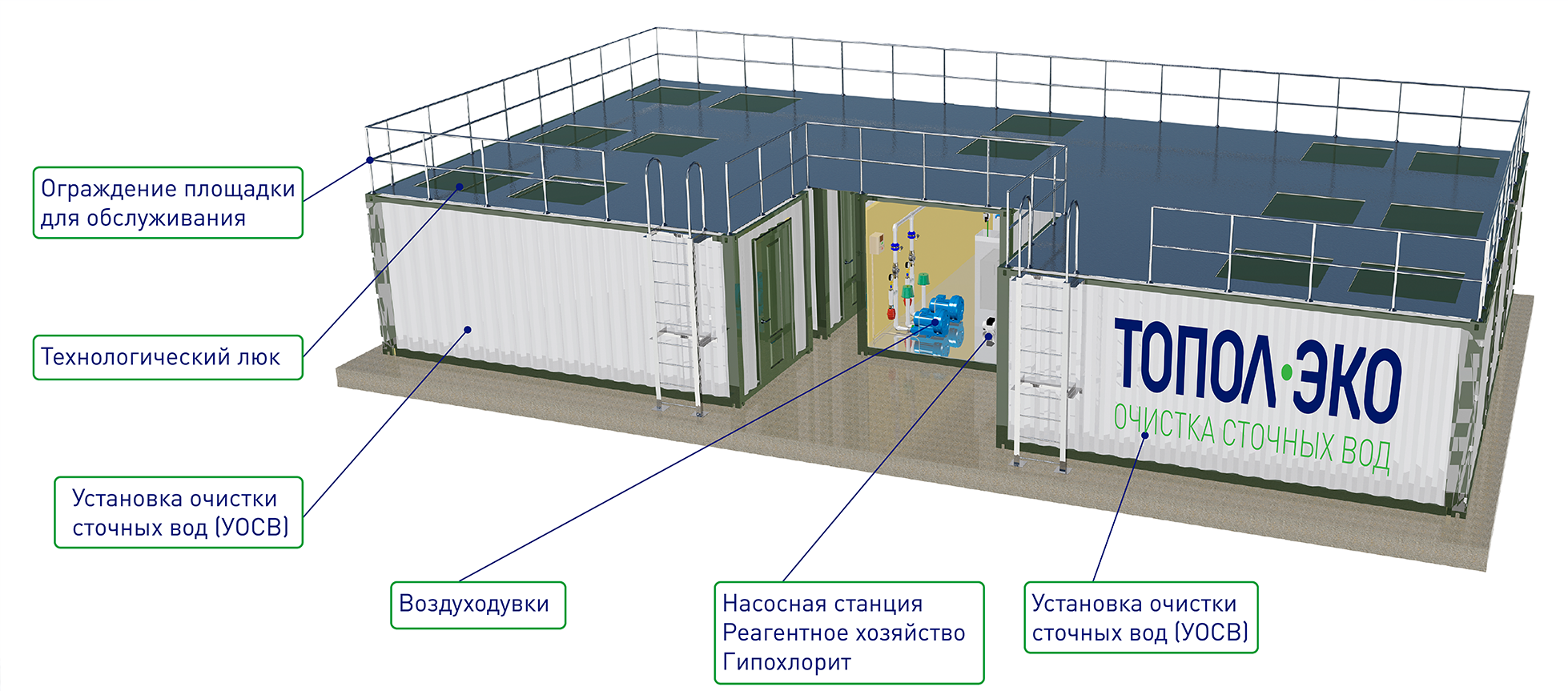

«ТОПЛОС-КМ» — это контейнерное исполнение комплекса очистки сточных вод, при котором очистка сточных вод происходит в нескольких взаимосвязанных между собой блоках "ТОПЛОС-К". Предусмотрено центральное управление очисткой сточных вод. Компактное расположение блоков обеспечивает минимальные площадки размещения. Монтаж блоков производится в надземном исполнении.
| Наименование установки | Производительность, м3/сут | Площадь размещения (ДхШхВ, м*) | Общее количество контейнеров, шт | Установленная мощность, кВт** | Контейнер вспомогательный, шт*** | ||||||||||||
| ТОПЛОС-KM 24 | 24 | 6 x 5,5 x3 | 2 | 5,5 | - | ||||||||||||
| ТОПЛОС-KM 36 | 36 | 6,5 x 9 x3 | 4 | 9,5 | 1 | ||||||||||||
| ТОПЛОС-KM 48 | 48 | 8,5 x 12,5 x3 | 5 | 12,5 | 1 | ||||||||||||
| ТОПЛОС-KM 60 | 60 | 8,5 x 12,5 x3 | 6 | 16 | 1 | ||||||||||||
| ТОПЛОС-KM 72 | 72 | 15,5 x 8,5 x3 | 7 | 20 | 1 | ||||||||||||
|
* - площадь размещения зависит от комплектации очистных сооружений и может быть различной ** - электрическая мощность основного технологического оборудования, без учета мощности оборудования отопления и вентиляции ** - контейнер в составе: распределительная камера, реактор доочистки, реагентное хозяйство, воздуходуовки, обеззараживание (уф, гипохлорит). |
|||||||||||||||||
В основе работы ТОПЛОС-К и ТОПЛОС-КМ - неклассическая биологическая очистка во встроенной в контейнер установке биологической очистки. Все этапы очистки проходят последовательно в одной емкости, которая пространственно разделена на секции, в которых протекают разные технологические ступени.
Установки работают в двух режимах-фазах («прямая фаза», «обратная фаза»).
Во время «прямой фазы» сточная вода поступает в приемную камеру, в которой происходит удаление органического углерода (БПК), денитрификация (биохимическое восстановление денитрифицирующим активным илом в анаэробных условиях нитратов до газообразного азота). Происходит седиментация (осаждение осадка). Для поддержания смеси биомассы и поступающей воды в гомогенном виде в приемной камере предусмотрена аэрация (включается в «обратной фазе»). После приемной камеры смесь воды и ила перекачивается главным эрлифтным насосом (защищенным фильтром грубой очистки) в аэротенк, где иловая смесь прерывно аэрируется. Во время включения аэрации сточные воды поступают в аэротенк, происходит удаление углерода (БПК), нитрификация (удаление аммонийного азота при его биохимическом окислении нитрифицирующим активным илом в аэробных условиях до нитратов и нитритов).
Во время «обратной фазы» включается аэрация в приемной камере. Из аэротенка смесь ила удаляется эрлифтом аэротенка в аэробный стабилизатор осадка, в который подается (в «прямой фазе») воздух для аэрации. Удаление аэробно стабилизированного избыточного ила из системы производится встроенным насосом откачки ила (эрлифтом) или дренажным насосом.

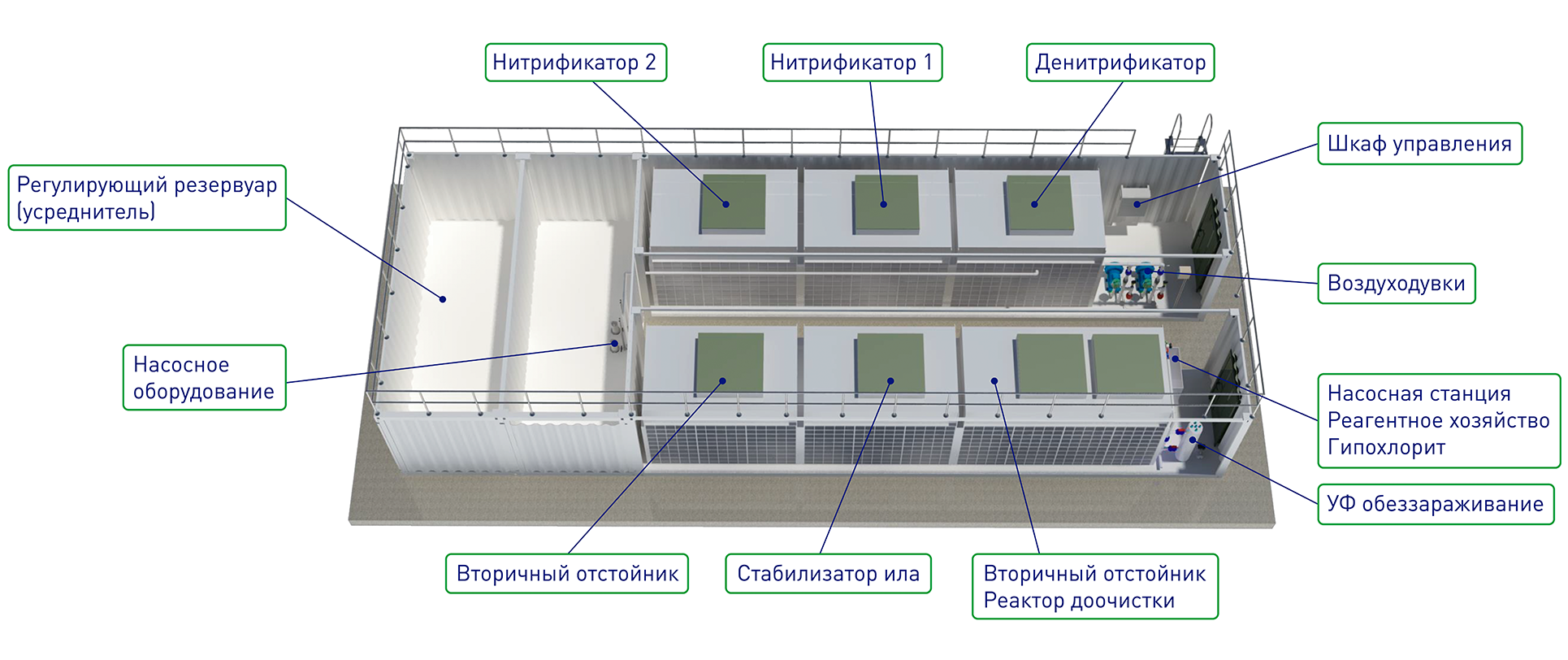

«ТОПЛОС-КМ/Е» – это контейнерное исполнение комплекса очистки стоков, в котором в базовых контейнерах располагаются блоки УОСВ (представляющие собой отдельные функциональные единицы оборудования биологической очистки, доочистки и стабилизации ила), а также воздуходувки, установка УФ обеззараживания. Усреднитель «собирается» из отдельных контейнеров.
| Наименование установки | Производительность, м3/сут | Габаритный размер (ДхШхВ, м)* | Общее количество контейнеров, шт | Установленная мощность, кВт** | Габаритный размер контейнера | ||||||||||||||||||
| 2,5x12,2x3 | 2,3x12,2x3 | 2,3x6,1x3 | |||||||||||||||||||||
| ТОПЛОС-KM/E 25 | 25 | 12,2 x 2,5 x6 | 2 | 11,8 | 2 | - | - | ||||||||||||||||
| ТОПЛОС-KM/E 50 | 50 | 12,2 x 5 x6 | 3 | 14,6 | 3 | - | - | ||||||||||||||||
| ТОПЛОС-KM/E 75 | 75 | 12,2 x 5 x6 | 3 | 17,5 | 3 | - | - | ||||||||||||||||
| ТОПЛОС-KM/E 100 | 100 | 12,5 x 14,7 x6 | 7 | 17 | 2 | 4 | 1 | ||||||||||||||||
|
* - площадь размещения зависит от комплектации очистных сооружений и может быть различной ** - электрическая мощность основного технологического оборудования, без учета мощности оборудования отопления и вентиляции |
|||||||||||||||||||||||
|
|
