Канализационная насосная станция (КНС)

Расчётная нагрузка – насосы включаются попеременно;

Пиковая нагрузка – насосы работают одновременно, так как для перекачивания стоков не хватает производительности одного насоса. Этот режим запускается при наполнении приемного резервуара до критического уровня;

Аварийная ситуация – включение звукового или светового сигнала при достижении аварийного уровня наполнения приемного резервуара.

Установка КНС необходима при следующих условиях:

• Выходящая из здания сливная канализационная труба залегает ниже допустимой глубины врезки в установку очистки стоков. Многие модели автономной канализации для загородных домов, выпускаемые компанией «ТОПОЛ-ЭКО» рассчитаны на расположение подводящей трубы на глубине до 140 см. Если труба выходит из дома на большей глубине, то в таком случае понадобится установка КНС;
• В здании имеются подвальные помещения, из которых необходимо поднимать стоки на высоту;
• Комплекс для очистки стоков обслуживает коттеджный поселок или другой крупный объект, вследствие чего стоки необходимо перекачивать на большие расстояния;
• Особенности рельефа местности не позволяют организовать самотечное поступление стоков в очистное сооружение.

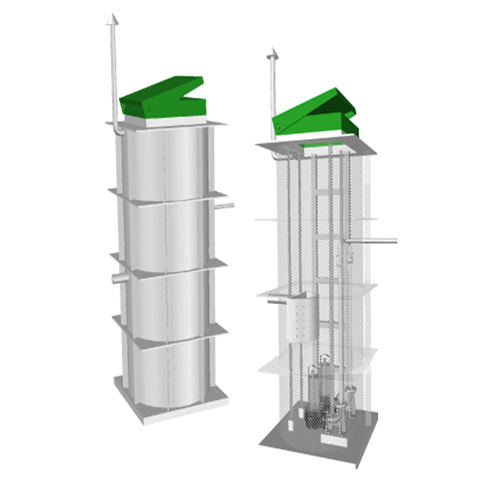

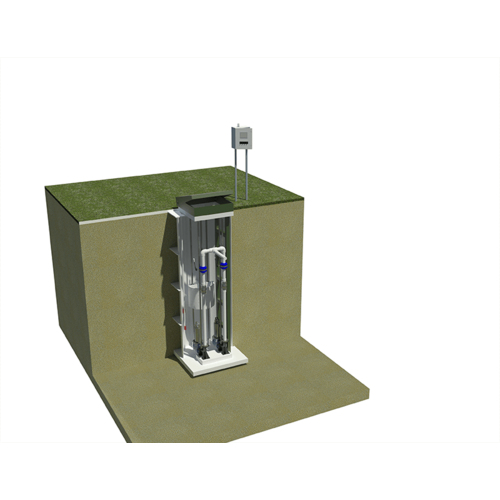

УСТРОЙСТВО КНС

• Корпус канализационной насосной станции представляет собой цилиндрическую емкость, изготовленную из полипропилена или стеклопластика согласно техническим требованиям Заказчика.
• Корпус канализационной насосной станции имеет патрубки для присоединения самотечного коллектора подвода сточных вод и напорных трубопроводов
• Для спуска в КНС выполнена лестница с антискользящими порогами.
• На вводе подводящего трубопровода в КНС предусмотрена мусорозадерживающая корзина - контейнер для задержания крупных включений, содержащихся в сточных водах. Контейнер с задержанными отбросами может извлекаться на поверхность по направляющим вручную или с помощью тали. Размер отверстий в днище и стенке контейнера зависит от свободного прохода рабочего колеса насоса.
• На днище КНС устанавливаются стационарные основания с устройствами погружного монтажа, в которые монтируются вертикальные направляющие из стальных труб, закрепляемые верхними кронштейнами.
• Монтаж насосов производится в соответствии с инструкцией по монтажу и техническому обслуживанию насосов. Погружные насосы опускаются в резервуар насосной станции с поверхности по направляющим. Работа насосов автоматизирована по уровню воды в приемной емкости. Приемной емкостью служит нижняя часть корпуса КНС. Сигналы на включение и выключение насосов подаются поплавковыми (аналоговыми) датчиками уровня, присоединенными к клеммной колодке в шкафу управления насосами.
  При опускании насоса напорный патрубок насоса с помощью специальной автоматической трубной муфты под действием веса насоса герметично присоединяется к патрубку с отводом устройства погружного монтажа закрепляемого на днище КНС. При подъеме насоса напорный патрубок автоматически отсоединяется от устройства погружного монтажа. Насос поднимается и может быть извлечен на поверхность тросом или цепью с помощью тали (поставляется по отдельному заказу) или вручную.
• На напорных линиях насосов предусматривается установка задвижек и обратных клапанов.
• Шкаф управления работой насосов расположен на поверхности. (На стойках в запирающемся защитном кожухе или в помещении).
• Вентиляционная труба предназначена для исключения скопления газов в резервуаре.

ПОДБОР КНС

Комплектация КНС зависит от потребности покупателя и подбирается согласно опросному листу переданного Заказчиком.

Типовой проект расчета производительности насосного оборудования включает такие этапы:

• Определение суточного потребления воды и объема стоков.
• Построение ориентировочного графика поступления канализационных сточных вод в течение суток.
• Расчет минимального и максимального канализационного потока.
• Определение требуемой производительности КНС, учитывая загрязненность стоков.

По результатам расчетов определяется конкретная производительность и напор КНС, высота и объем накопительного резервуара будущей станции, а также подбираются необходимые насосы.

МОНТАЖ КНС

• Монтаж КНС выполняется согласно индивидуально разработанному проекту, в котором отражается место и способ установки исходя из местных условий;
• Корпус насосной станции монтируется на фундаментную плиту, выполненную согласно проекта и крепится к ней анкерными болтами. При наличии грунтовых вод необходимо выполнить пригруз корпуса КНС. Способ и конструкция пригруза определяется проектом;
• Подсоединить подводящий и отводящий трубопроводы и засыпать пазухи котлована песчаным грунтом с послойным уплотнением до 95% от естественной плотности;
• Смонтировать вентиляционную трубу;
• Монтаж насоса произвести в соответствии с инструкцией по монтажу и техническому обслуживанию насоса;
• Уровни включения и отключения насоса контролируются встроенным поплавковым датчиком насоса;
• Электрическая вилка насоса подключается к розетке, установленной в КНС;
• Монтаж кабельных линий, подключение электрической розетки к внешнему источнику электроснабжения, его заземление выполняются в соответствии с требованиями ПУЭ.

Испытание КНС:

• Осуществляется заливом в нее чистой воды (из водопровода, автоцистерны и т.п.), проверкой герметичности корпуса станции в соответствии с требованиями СП 129.13330.2011;
• Проверить запорно-регулирующую арматуру, открыть задвижки на напорном трубопроводе;
• Проверить работоспособность насосов и герметичность напорных трубопроводов на чистой воде;
• Проверить производительность насосов (по времени опорожнения приемного резервуара).
