Основные параметры должны соответствовать следующим нормам:

  • Загрузка барабана по весу, кг - 80-160
  • Частота вращения, об/мин - 6-7
  • Напряжение электропитания, В (переменный ток) - 24/42 (Δ/Y)
  • Температура рабочей среды, °C, max - плюс 90 °C
  • Размеры отверстий перфораций, мм - 1x1, 2x2, 3х3

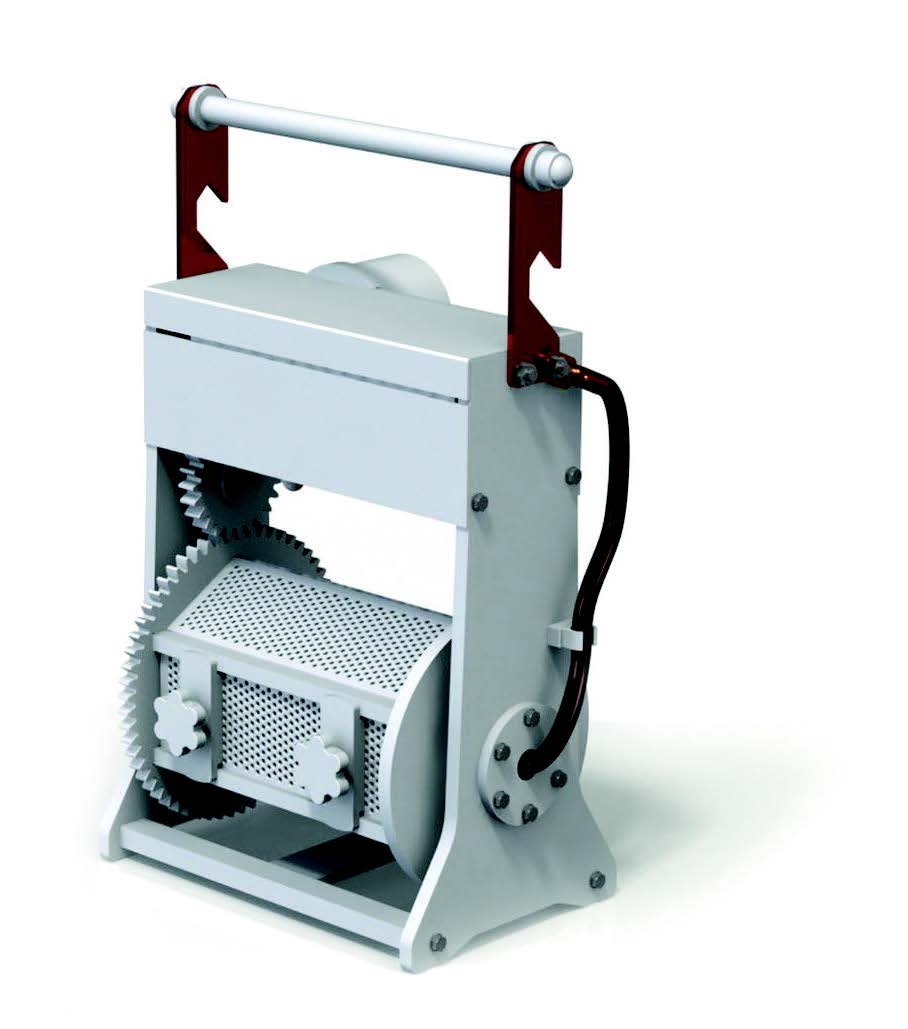

1. Барабан состоит из сварной подвески, на которой монтируется привод, закрытый кожухом. На подвеске имеются два контакта постоянного тока для катодов. Токоподвод к деталям осуществляется двумя способами: дисковым катодным контактом, либо кабельным катодным контактом. К нижней части подвески крепятся две стойки-держателя, к которым в свою очередь крепится корпус барабана.

2. Контакты питания электродвигателя привода барабана, находящиеся на ваннах и на захватах автооператора, должны быть офазированы.

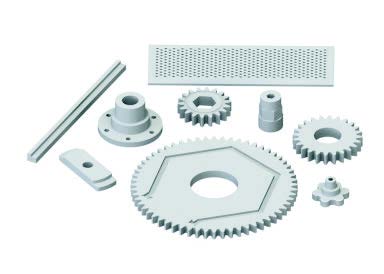

3. Полиэтиленовый барабан представляет собой конструкцию, состоящую из боковых граней, впрессованных в боковые стенки и шестерни прикрученной полипропиленовыми резьбовыми болтами к боковой стенке. В боковые грани запрессованы решета (перфорированные сеточки), через которые происходит обмен электролита.

4. Вращение от привода передается барабану через зубчатое колесо, которое приводит в движение вал.

5. Имеется устройство включения/отключения привода барабана.

Барабаны предназначены для гальванической обработки поверхности мелких деталей и всей метизной продукции насыпью в автоматических и полуавтоматических линий. Барабаны применяются во многих технологических процессах, таких как цинкование, кадмирование, пассивирование, никелирование, лужение, меднение, фосфатирование, осветление.

Гальванические барабаны, благодаря унифицированной конструкции, легко адаптируется ко всем линиям и отдельным ваннам.

В состав гальванических барабанов «ТОПОЛ-ЭКО»® входит барабанная каретка с контактами и приводом вращения, гибкие катоды и барабанный элемент. Каретка изготавливается в климатическом исполнении УХЛ4 по ГОСТ 15150-69. На каретке имеются контакты постоянного тока для катодов, три контакта для питания электродвигателя во время нахождения каретки в ваннах. Электродвигатели приводов вращения рассчитаны на безопасное напряжение питания – 24 - 42 В трехфазного

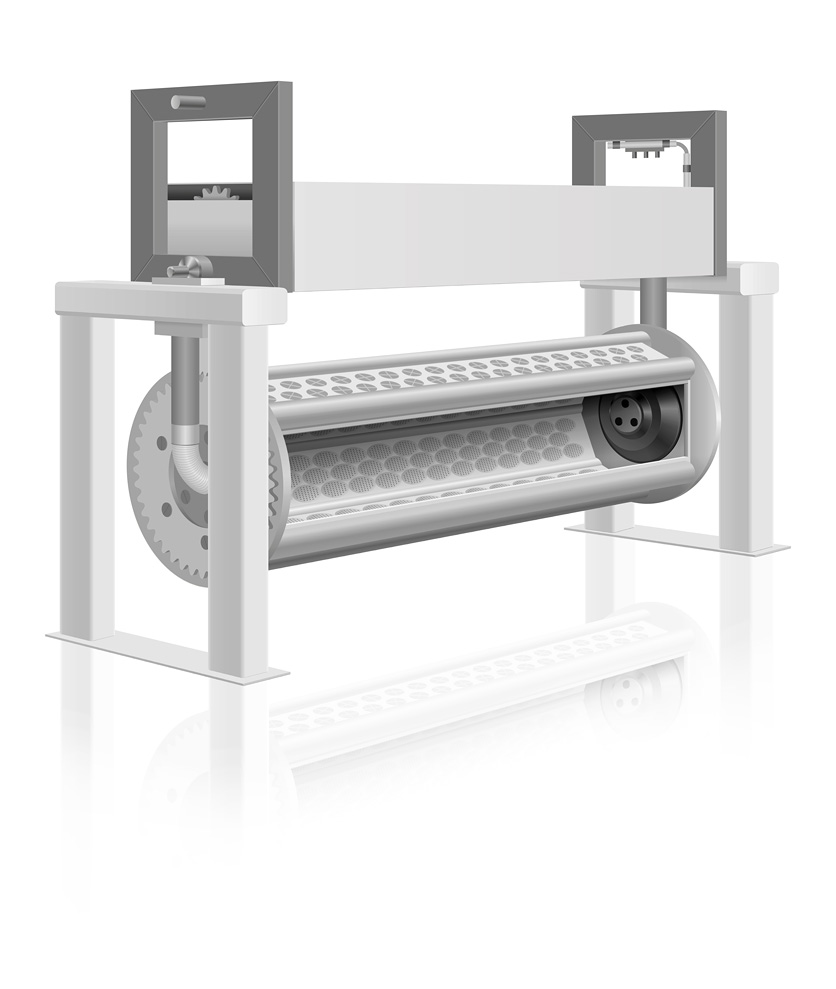

переменного тока. Барабан представляет собой шести гранную призму, снабженную с торцов зубчатыми колесами для приведения барабана во вращение. Секции барабана, обечайка производятся с отверстиями для прохождения тока и циркуляции электролита, а также укомплектовываются специальными вставками, препятствующими прилипанию плоских деталей. Все составные части барабана выполняются из полипропилена, либо из ультра высокомолекулярного полиэтилена.
